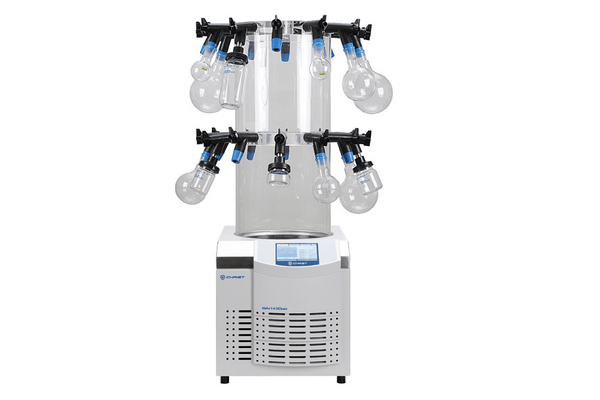

當實驗室的凍干機隔板突然報警，屏幕上跳出”E-03”或”T-Sensor Error”時，科研進度可能瞬間停滯。 作為全球知名凍干設備品牌，Christ Alpha1-2LD Plus憑借其精準溫控系統，在生物制藥、食品凍干領域占據重要地位。但其核心組件——不銹鋼多層隔板系統的異常問題，卻常讓操作者陷入困境。本文將深度解析該機型隔板系統的運行邏輯，并提供可操作性極強的故障排除指南。

一、隔板系統異常的核心表現與診斷邏輯

Christ Alpha1-2LD Plus的智能監控系統通過12組鉑電阻傳感器實時采集隔板溫度數據，當檢測到以下任意情況時即觸發報警：

1. 層間溫差超過±1.5℃（標準設定值）

2. 單點溫度漂移＞2℃/min

3. 真空環境下導熱油流速異常

典型錯誤代碼解析：

· E-03：多區域溫度偏差超標（常見于物料分布不均或傳感器失效）

· E-12：導熱介質循環壓力不足（需檢查油泵與管路密封）

· E-17：隔板升溫速率異常（PID參數失調或加熱膜故障）

二、四步定位法破解隔板故障

1. 初級排查：環境與基礎參數驗證

· 確認環境溫度穩定在18-25℃（溫度波動直接影響PID調節）

· 檢查真空泵油位及冷阱溫度（-50℃以下為正常）

· 使用Fluke 289萬用表測量加熱膜電阻值（標準值：220V機型應為48±2Ω）

2. 進階檢測：傳感器網絡診斷

· 進入Service菜單執行Pt100校準程序（代碼#87）

· 對比相鄰傳感器讀數（正常差值應＜0.3℃）

· 采用干式溫度校驗爐驗證傳感器精度（推薦AMETEK JOFRA系列）

3. 動態測試：運行模擬驗證

· 空載狀態下啟動階梯升溫測試（建議5℃/步，每步保持15min）

· 記錄實際溫升曲線與設定值的偏差

· 觀察導熱油壓力表波動范圍（正常值0.6-0.8bar）

4. 深度維護：機械系統檢修

· 拆卸隔板檢查硅膠密封圈老化情況（建議每2000小時更換）

· 使用超聲波清洗機處理油路系統（推薦頻率40kHz）

· 重新涂抹導熱硅脂（厚度控制在0.1-0.3mm）

三、三大高頻問題應對策略

? 案例1：周期性溫度震蕩

· 現象：溫度在設定值±3℃范圍持續波動

· 解決方案：

· 調整PID參數（建議P=120，I=240，D=30）

· 檢查電磁閥響應時間（應＜50ms）

· 升級控制軟件至V3.2.7以上版本

? 案例2：邊緣區域升溫滯后

· 現象：中心與邊緣溫差持續擴大

· 解決方案：

· 優化導熱油分配器角度（推薦15°傾斜安裝）

· 增加邊緣補償加熱片（需廠家授權改裝）

· 采用階梯式裝料法（中心區域裝載量減少20%）

? 案例3：真空環境下控溫失效

· 現象：壓力＜0.1mbar時溫度失控

· 解決方案：

· 更換高真空專用導熱油（推薦Dow Corning DC-704）

· 加裝二級油路增壓模塊

· 在工藝程序中插入壓力補償算法

四、預防性維護體系構建

建立三維度保養機制可降低85%的隔板故障率：

日檢項目：

· 清潔隔板表面殘留物（使用異丙醇擦拭）

· 校驗門封氣密性（壓降測試法）

月檢項目：

· 執行油路系統反沖洗（壓力≤1.5bar）

· 校準所有溫度傳感器（參考NIST標準）

年度大修：

· 更換全套O型密封圈（材質建議選用Viton）

· 重寫控制板EEPROM參數

· 進行48小時連續滿載測試

特別提示：當遇到ERR-8800代碼時，表明主板與溫度模塊通訊中斷，需立即聯系Christ認證工程師處理。擅自拆卸控制單元可能導致系統密鑰失效，引發更嚴重的設備鎖死風險。
